전자파환경시험실(부품)

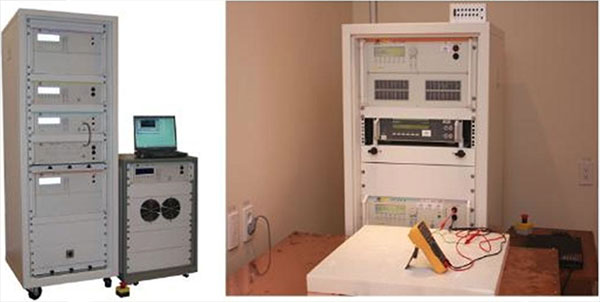

  • 전자파환경시험실(부품) 사진

원리 및 특징

전장부품에서 발생하는 전자파를 측정/분석하거나 전장부품에 직접전자파를 인가하여 정상동작하는지 확인

주요사양

1. Compact Chamber (7mx7mx4m)

2. Sheld Room(5mx7mx3m)

3. 방사(EMI) : 10kHz~8GHz - EMI Receiver, - Antenna(Lod antenna, Biconical antenna, Log-periodic antenna, Horn antenna)

4. 내성(EMS) RI: 10kHz~3GHz 100V/m @ 1m BCI: 10kHz~400MHz 200mA Strip-line: 100Mz~400MHz 200V/m Transient: 7637파형외 제조사파형 ESD: 8kV Contact, 25kV Air - Signal Generator, Power amp(10kHz~3GHz) - Antenna(E-field Generator, Log-dipole antenna, Log-periodic antenna, Horn antenna) - BCI Injcetion Probe, Strip-line - Transient Simulator, Oscilloscope - ESD Generator

5. EUT monitoring - Audio, Vedio 및 Data(Analoge, Digital, CAN 및 LIN) 6. EMI 디버깅 - EMI

장비 담당자

김영필 연구원 (전화 051-974-9217, 이메일 kimyP@btp.or.kr)
